Fabricación a medida
Vigas armadas y pilares armados
Fabricamos vigas y pilares armados a partir de chapa, con el canto, los espesores y las cartelas que pida el cálculo de su estructura. Oficina técnica, corte, armado, soldadura y montaje en una misma empresa.
Qué es una viga armada
Cuando el perfil laminado no llega
Una viga armada se fabrica soldando chapas —las dos alas y el alma— en lugar de usar un perfil laminado de catálogo. Así se consigue exactamente la sección que necesita el cálculo: más canto, espesores distintos en alas y alma, o una altura que cambia a lo largo de la viga.

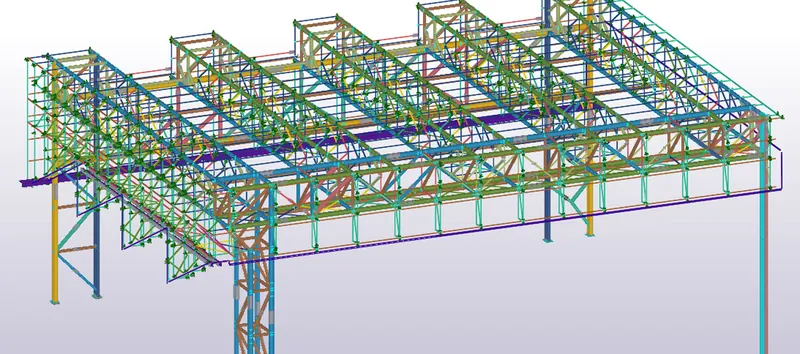

La fabricación de vigas armadas forma parte de nuestro trabajo diario en El Provencio, junto al armado de estructuras ligeras y semipesadas. Nuestra oficina técnica las modela en Tekla Structures y las cortamos, armamos y soldamos en taller propio.
Para qué se usan
Dónde tiene sentido armar la viga
Vigas de canto variable
Cuando la viga tiene que ser más alta en el apoyo que en el centro, o al revés, y no existe un perfil laminado que lo resuelva.
Grandes luces
Cuando la luz o la carga piden un canto mayor que el de los perfiles del catálogo, como en naves, pasarelas o hangares.

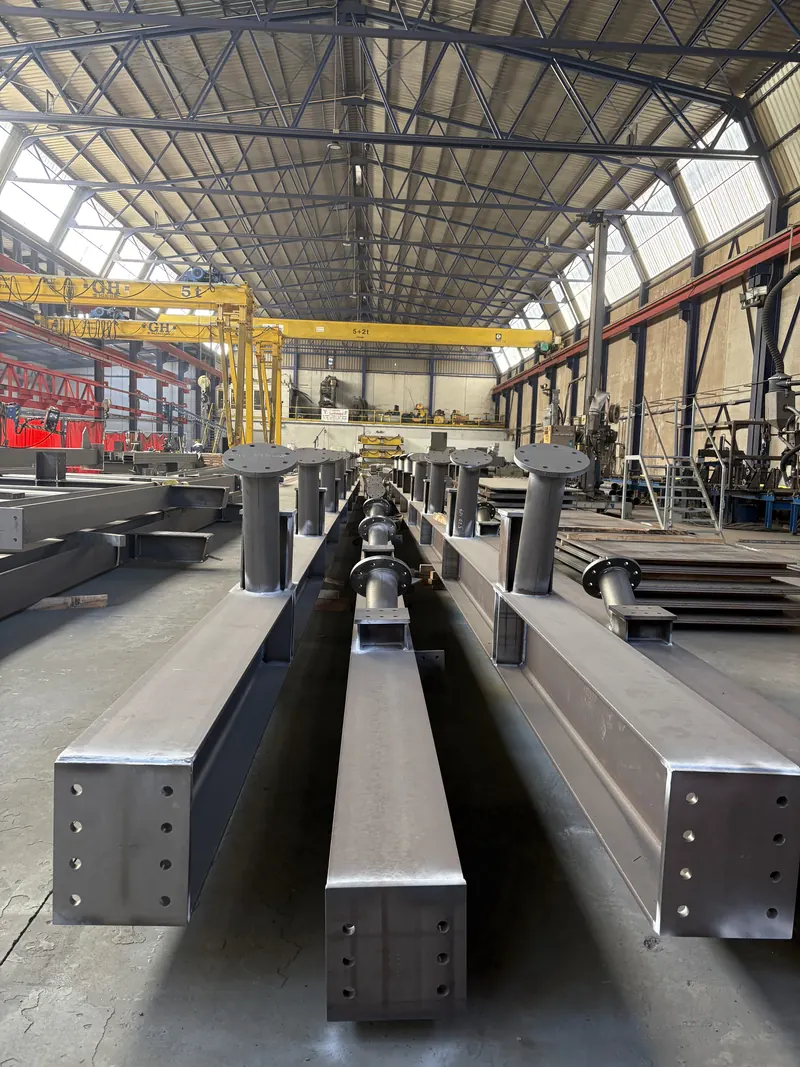

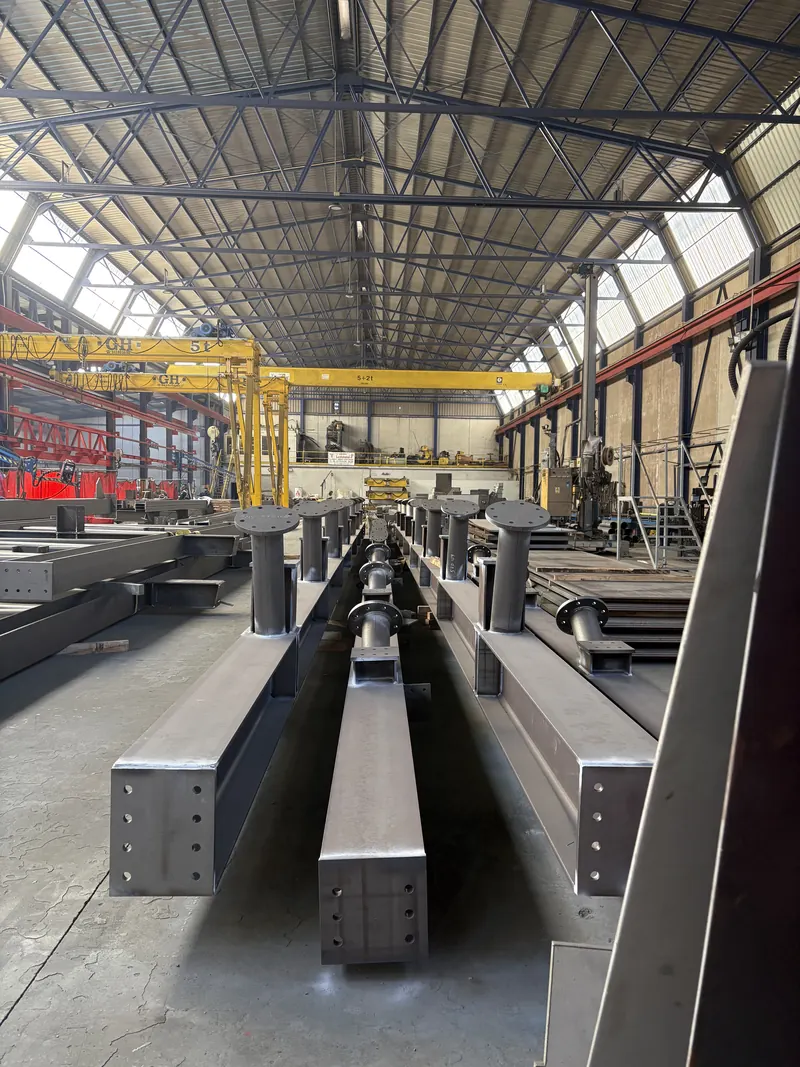

Pilares armados
Pilares con su placa de anclaje, cartelas y rigidizadores, fabricados a la medida de cada nudo.
Secciones a medida
Espesores de ala y alma distintos, secciones en cajón o asimétricas: lo que pida el cálculo, no lo que haya en almacén.

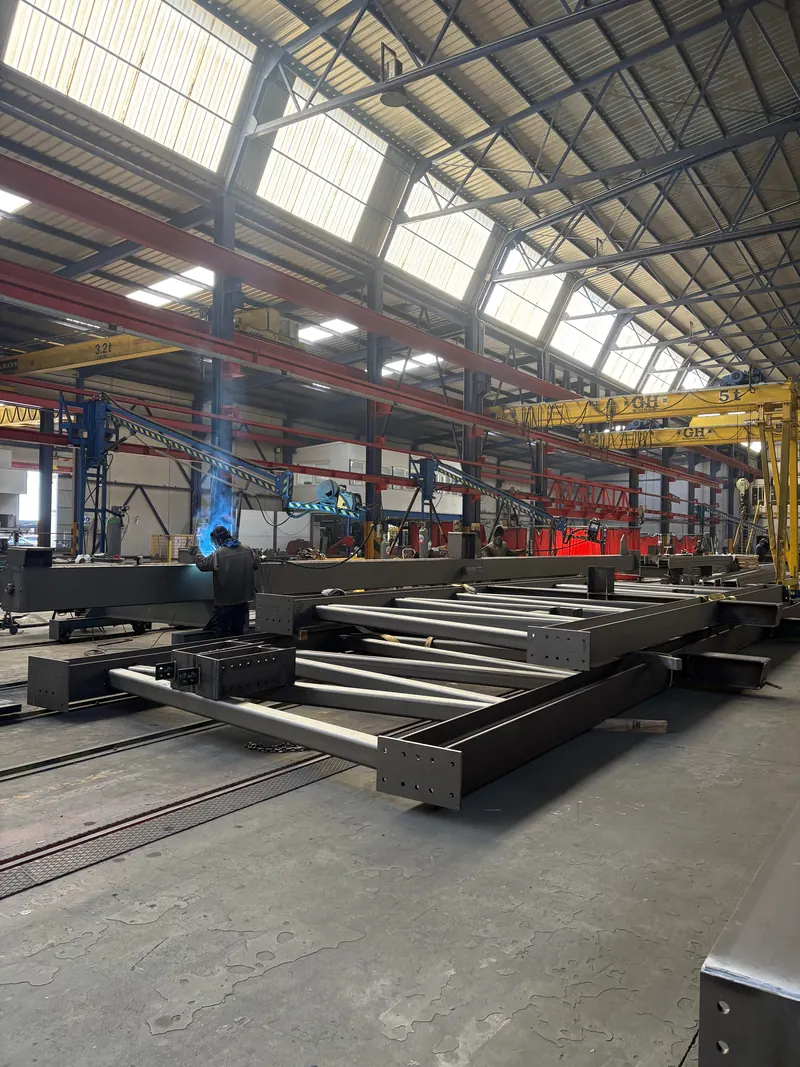

Cómo las soldamos
Arco sumergido, soldadura robotizada y soldadores homologados

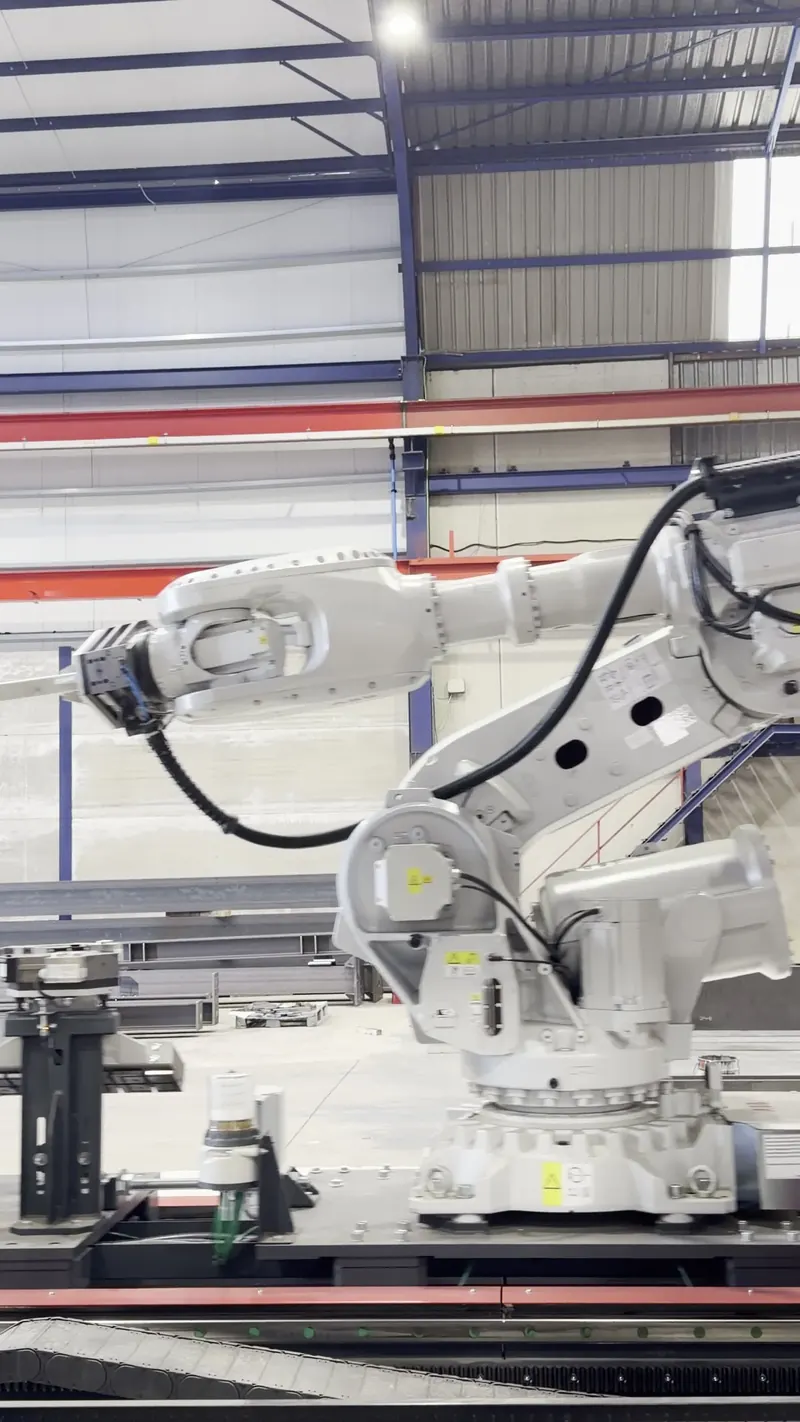

Para las uniones largas entre alas y alma contamos con soldadura por arco sumergido, con su procedimiento homologado. Para cartelas, rigidizadores y placas, con nuestro sistema de soldadura robótica Zeman SR 760 y con soldadores homologados, según la pieza.
Después, control dimensional, granallado y el sistema de pintura del proyecto, y el montaje en obra con nuestros equipos.
Preguntas frecuentes
Preguntas frecuentes
¿Qué es una viga armada?
Una viga fabricada soldando chapas (dos alas y un alma) en lugar de un perfil laminado de catálogo. Permite la sección exacta que pide el cálculo: más canto, espesores distintos o altura variable.
¿Cuándo conviene una viga armada en lugar de un perfil laminado?
Cuando la luz o la carga exigen un canto mayor que el de los perfiles comerciales, cuando la viga tiene canto variable o cuando el proyecto pide una sección a medida.
¿Fabrican también pilares armados?
Sí. Fabricamos pilares armados con su placa de anclaje, cartelas y rigidizadores.
¿Cómo se sueldan?
Contamos con soldadura por arco sumergido con procedimiento homologado, soldadura de hilo semiautomática y automática, nuestra soldadura robotizada Zeman SR 760 y soldadores homologados; cada unión se hace con el proceso que pida la pieza.
