El colegio es hoy el CEIP La Ilustración. Abrió en septiembre de 2020 como Número 36 y recibió su nombre en 2021 [7]. Aquí contamos qué edificio es, qué parte de él es acero nuestro, qué exige una marquesina en Albacete (nieve a 690 metros y succión de viento sobre un voladizo) y qué clase de ejecución pide la norma a la estructura de un edificio público. Cada dato lleva su fuente.
Ficha de la obra
| Tipo de trabajo | Estructura metálica atornillada para la cubierta del gimnasio y marquesinas de acceso al edificio, con cerchas tubulares [1] |
|---|---|
| Emplazamiento | Albacete. CEIP número 36, hoy CEIP La Ilustración, en el barrio de Imaginalia, junto a la avenida de la Ilustración [5]. Calle Municipio Molinicos s/n, 02005 Albacete [8] |
| Alcance | Fabricación y montaje de la estructura [1]. Oficina técnica y taller propio son nuestro método de trabajo, descrito más abajo |
| Cliente | UTE constructora del colegio, de Otxandiano Empresarial, S.A.U. y Tableros y Puentes, S.A. [1] [2] |
| Promotor | Gobierno de Castilla-La Mancha, Plan de Infraestructuras Educativas 2015-2019 [3]. Licitado en el verano de 2018 y adjudicado en noviembre [12] |
| Año | 2019-2020 [1]. Primera piedra el 14 de enero de 2019 [2], apertura en septiembre de 2020 [7], inauguración el 8 de enero de 2021 [18] |
| El edificio | Proyecto de Díaz Romero Arquitectos, 3.320 m² construidos [9]; seis aulas de Infantil y doce de Primaria, para 450 alumnos [6]; inversión de más de 4,1 millones de euros [4] |
| Homologación del fabricante | Marcado CE según EN 1090-1 y clase de ejecución EXC4 según EN 1090-2, certificado de control de producción en fábrica n.º 2449/CPR/AC-LV22 de VERUS, concedido por primera vez el 22 de junio de 2021 [16]. Es la homologación de Luvimetal; la clase de esta obra la fijó su proyecto |
| Fabricante | LUVIMETAL, S.L.U., El Provencio (Cuenca). Socio de ASCEM [17] |
Qué es el CEIP Imaginalia, hoy CEIP La Ilustración
El CEIP Imaginalia es el colegio público número 36 de Albacete, levantado en el barrio de Cañicas e Imaginalia sobre un solar cedido por el Ayuntamiento [2]. El Gobierno regional licitó las obras en el verano de 2018 y las adjudicó en noviembre [12]; la primera piedra se puso el 14 de enero de 2019, con doce meses de plazo [2], y los trabajos arrancaron en febrero [3]. En febrero de 2020 la Delegación de Educación preveía recepcionar la obra en junio, tras una inversión de más de 4,1 millones de euros [4]. El colegio abrió el curso 2020-2021 con 200 plazas [5], se inauguró el 8 de enero de 2021 [6] [18] y en mayo de ese año tomó el nombre de La Ilustración, el de la avenida en la que está [7].
El proyecto es de Díaz Romero Arquitectos, estudio de Albacete adjudicatario de la redacción del proyecto [11]. Son 3.320 m² construidos, terminados en 2020 [9], en un edificio de dos plantas en forma de peine [2] hecho del contraste entre «el muro de hormigón texturizado rojo y la fachada blanca lisa de mortero acrílico» [10]. En la memoria de los arquitectos están las dos piezas que nos tocaron. «En la fachada principal dos grandes voladizos levitan, marcando los accesos de primaria e infantil con grandes perforaciones que permiten la entrada de la luz y la vegetación», y «el gimnasio como nexo de unión entre infantil y primaria, con grandes perforaciones en cubierta y alzados» [10].
Qué hicimos: la cubierta del gimnasio y las marquesinas de acceso
Un voladizo que «levita», con huecos abiertos en su plano, necesita una estructura ligera, rígida y capaz de volar sin apoyos a la vista. Eso es lo que fabricamos y montamos: la estructura metálica atornillada de la cubierta del gimnasio y de las marquesinas de acceso, formada por cerchas tubulares [1]. El hormigón rojo y el mortero blanco que se ven desde la calle son de la constructora. El esqueleto de acero que sostiene los voladizos de los accesos y la cubierta del gimnasio salió de nuestro taller de El Provencio.
La foto de portada de esta ficha lo resume. A la izquierda, un módulo completo de cerchas cuelga de la grúa y entra sobre los muros de fábrica ya levantados; a la derecha, uno de los voladizos blancos terminado, con los huecos rectangulares que describen los arquitectos. Entre una imagen y otra está nuestro trabajo.
El reto técnico
Un edificio público
Una estructura en un centro educativo se proyecta con el nivel de riesgo de un edificio público. El Código Estructural lo define como nivel CC3, «elementos cuyo fallo compromete la seguridad de personas, como es el caso de un edificio público», y cita la marquesina de aparcamiento entre sus ejemplos de obra que hay que clasificar [14]. En una marquesina de acceso a un colegio la estructura queda al alcance de la mano de un niño, y cantos, tornillería y placas de anclaje se resuelven pensando en eso.
Succión de viento sobre un voladizo
Una marquesina se dimensiona por succión de viento. El caso que manda no es la carga que baja, sino la que levanta. El Documento Básico SE-AE del Código Técnico calcula la presión del viento como producto de la presión dinámica, el coeficiente de exposición y el coeficiente eólico, negativo cuando hay succión [13]. Para una marquesina a un agua el coeficiente depende del grado de obstrucción del flujo por debajo, el factor ϕ, que es la relación entre el área obstruida y el área total bajo la marquesina [13]. Con la cubierta horizontal y el paso despejado (ϕ = 0), los coeficientes de succión de la tabla D.10 van de −0,6 a −1,4 según la zona de la planta; con el paso obstruido (ϕ = 1) llegan a −2,2 [13]. Un voladizo de acceso pegado a la fachada, con muros y puertas debajo, se acerca al segundo caso. La norma pide considerar los dos sentidos [13]; el que decide anclajes y uniones es el que tira hacia arriba.
Nieve a 690 metros
Albacete está a 690 metros de altitud y el DB SE-AE le asigna una sobrecarga de nieve sobre terreno horizontal de 0,6 kN/m², la misma que a Madrid o a Guadalajara [13]. En una cubierta ligera sobre correas, sin forjado, la norma añade una sobrecarga de uso de conservación de 0,4 kN/m² [13]. Son cargas pequeñas al lado del peso de un forjado, y por eso en estas estructuras el peso propio no tapa nada. El viento hacia arriba y la nieve hacia abajo se comprueban por separado y la hipótesis que manda no siempre es la que se espera. En una cubierta con grandes perforaciones, como la del gimnasio, la norma pide mirar las condiciones constructivas que faciliten la acumulación de nieve y las distribuciones asimétricas que produce el viento [13].
Doce meses para todo el colegio
El contrato de la obra tenía doce meses de plazo y el objetivo de abrir en septiembre de 2020 [2]. En ese calendario la estructura metálica está en el camino crítico: ni el gimnasio se cierra ni los accesos se rematan hasta que el acero está montado. Una estructura atornillada traslada ese tiempo del solar al taller. Las cerchas se fabrican mientras la constructora levanta los muros, y el montaje en obra se reduce a izar módulos y apretar tornillos. El colegio abrió en la fecha prevista, en septiembre de 2020 [7].
Cerchas tubulares: por qué se usan en marquesinas y cubiertas ligeras
Una cercha es una viga triangulada. Dos cordones, superior e inferior, unidos por diagonales y montantes, de modo que cada barra trabaja a tracción o a compresión y no a flexión. Con la misma cantidad de acero, una cercha salva más luz y vuela más que un perfil de alma llena. Cuando cordones y diagonales son perfiles huecos, tubos redondos o rectangulares, se habla de cercha tubular. El tubo resiste mejor el pandeo que un perfil abierto del mismo peso, porque su material está repartido lejos del eje, y presenta menos superficie y menos rincones al aire, con menos pintura y menos puntos donde arranque la corrosión.
La contrapartida está en los nudos. En una cercha de tubo redondo cada diagonal se corta con la forma de la superficie del cordón al que llega, el recorte que en el oficio se llama «en boca de lobo», y esa unión se suelda en taller. El Código Estructural sitúa las «piezas de perfil hueco con recortes en boca de lobo» en la categoría de ejecución PC2, la más exigente de las dos que contempla [14].
| Acción | Valor de partida | Dónde está |
|---|---|---|
| Nieve sobre terreno horizontal, Albacete (690 m) | 0,6 kN/m² | Tabla 3.8 [13] |
| Sobrecarga de uso, cubierta ligera sobre correas sin forjado (G1) | 0,4 kN/m² uniforme y 1 kN concentrada | Tabla 3.1 [13] |
| Presión dinámica del viento | 0,42, 0,45 o 0,52 kN/m² según la zona A, B o C del mapa D.1; 0,5 kN/m² como valor simplificado | Apartado 3.3.2 y anejo D.1 [13] |
| Marquesina a un agua a 0º, viento hacia arriba, zonas A, B y C | −0,6, −1,3 y −1,4 con ϕ = 0; −1,5, −1,8 y −2,2 con ϕ = 1 | Tabla D.10 [13] |
| Marquesina a un agua a 0º, viento hacia abajo, zonas A, B y C | 0,5, 1,8 y 1,1 | Tabla D.10 [13] |
Son los valores de partida de la norma, no los del proyecto de este colegio. La zona eólica, la altura, la geometría de cada voladizo y las combinaciones las fija el proyectista.
Cómo lo resolvimos
- Cálculo y planos de taller. Definición de las cerchas, pórticos y correas, y comprobación de los apoyos y anclajes sobre la obra de hormigón y fábrica que ejecutaba la constructora. Los planos de taller definen cada barra, cada nudo y cada tornillo, con las contraflechas y la división en tramos por razones de transporte y montaje, como pide el Código Estructural [14]. Hoy lo hacemos en Tekla Structures y comprobamos las uniones con Idea Statica; en una cercha, el detalle que decide es el nudo.
- Fabricación. Ejecución en taller conforme a UNE-EN 1090 con marcado CE. El marcado CE es obligatorio desde el 1 de julio de 2014 para toda estructura de acero con capacidad portante fabricada en taller, y lo que se certifica es el sistema de producción en fábrica, no cada pieza [15]. En una cercha tubular el trabajo de taller es cortar los tubos, recortar los nudos, armar y soldar cada cercha en bancada y comprobar el conjunto antes de que salga; la norma exige al taller zonas para el ensamblado, el armado previo y el montaje en blanco [14].
- Acabado. Preparación de superficie y sistema de pintura acorde a exposición exterior. El Código Estructural remite la limpieza por chorreado a las normas UNE-EN ISO 8504 y la evaluación del estado inicial de la superficie a la UNE-EN ISO 8501-1 [14], que es la norma de nuestra línea de granallado. Por la tabla 80.1.a, un exterior urbano cae en la clase de exposición C3, «atmósferas urbanas e industriales, con moderada contaminación de dióxido de azufre», y un interior de polideportivo sin calefacción, en la C2 [14]. Para C3 con durabilidad alta, el sistema de pintura tiene que resistir 240 horas de condensación de agua y 480 de niebla salina neutra [14]. El sistema concreto lo fija el proyecto con esa clase y la durabilidad pedida.
- Montaje. Izado de los módulos de cercha con grúa y atornillado en obra sobre sus apoyos, como se ve en la foto de portada de la ficha. Un módulo que llega armado se coloca en horas. El trabajo lento se hizo antes, en taller.
Qué clase de ejecución pide la estructura de un colegio
La clase de ejecución (EXC1 a EXC4) fija cuánto control se exige a la fabricación y al montaje de cada elemento, y la asigna el proyecto. El Código Estructural la obtiene cruzando el nivel de riesgo (CC1 a CC3), la categoría de uso (SC1, cargas predominantemente estáticas; SC2, fatiga o vibraciones) y la categoría de ejecución (PC1 o PC2) [14]. Un edificio público es CC3; una cubierta o una marquesina con cargas estáticas, SC1; una cercha tubular con recortes en boca de lobo, PC2. Con esos tres datos, la tabla 91.1 da la clase EXC3 [14].
| Nivel de riesgo | CC1 | CC2 | CC3 | |||
|---|---|---|---|---|---|---|
| Categoría de uso | SC1 | SC2 | SC1 | SC2 | SC1 | SC2 |
| Categoría de ejecución PC1 | EXC1 | EXC2 | EXC2 | EXC3 | EXC3 | EXC3 |
| Categoría de ejecución PC2 | EXC2 | EXC2 | EXC2 | EXC3 | EXC3 | EXC4 |
Dos matices. El Código Estructural entró en vigor en noviembre de 2021, a los tres meses de su publicación, y derogó la Instrucción de Acero Estructural (EAE) de 2011 [14]. Esta obra se proyectó y ejecutó antes, y su clase la fijó su proyecto bajo la norma entonces vigente. La homologación del fabricante es otra cosa: nuestro certificado de control de producción en fábrica, el n.º 2449/CPR/AC-LV22 de VERUS, es de clase EXC4 según EN 1090-2 y se concedió por primera vez el 22 de junio de 2021 [16]. Un taller certificado en EXC4 puede fabricar cualquier clase inferior; qué clase hace falta en cada elemento lo decide el proyecto.

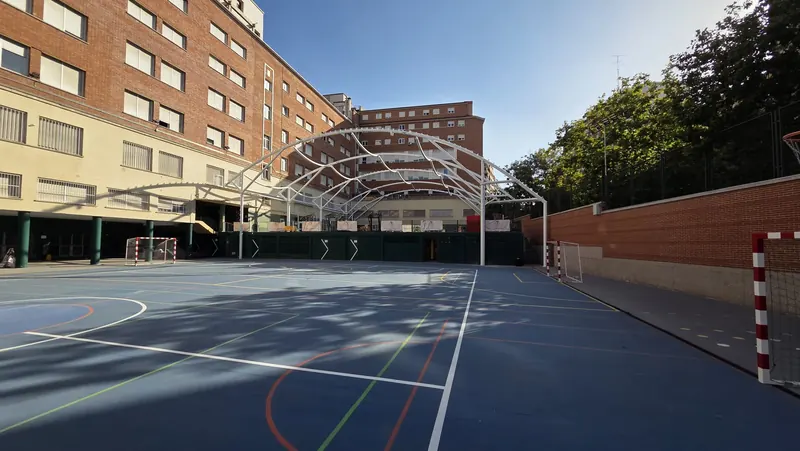

Otras obras nuestras en colegios, pabellones y marquesinas

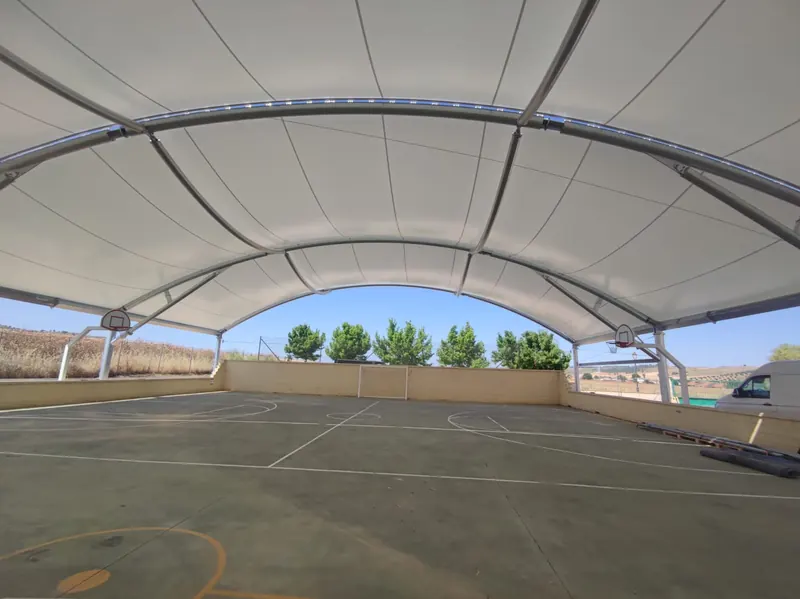

Esta no es la única estructura escolar que ha salido de nuestro taller. En Madrid fabricamos y montamos la cubierta curva del colegio de Camarma de Esteruelas y la estructura del pabellón polideportivo Norte de Tres Cantos; en Cuenca, la del pabellón polideportivo Luis Yufera. En marquesinas, las de cerchas de los accesos de la terminal de Noatum en el Puerto de Valencia, con el viento y la sal de un borde de mar en lugar de la nieve de Albacete. El resto está en la categoría Marquesinas y en nuestras obras.
Por qué esta obra nos representa
Trabajos como este son la razón por la que mantenemos oficina técnica, taller y equipo de montaje bajo el mismo techo. Cuando quien calcula, quien fabrica y quien monta son la misma empresa, el error no se transfiere de un proveedor a otro: se detecta antes de cortar la chapa. Es también lo que nos ha permitido certificarnos bajo UNE-EN 1090 con marcado CE hasta EXC4, la clase de ejecución más exigente que contempla la norma, y formar parte del catálogo de proveedores de grupos constructores de ámbito nacional.
¿Tiene un proyecto parecido?
Si está valorando una marquesina metálica, una cubierta ligera o la estructura de un centro educativo, podemos revisar su proyecto y decirle qué es viable en taller y qué conviene cambiar antes de que llegue a obra. Escríbanos a comercial@luvimetal.com, llame al +34 967 16 57 01 o use el formulario de contacto.
Preguntas frecuentes
¿Qué es el CEIP Imaginalia de Albacete?
El CEIP Imaginalia es el colegio público de Educación Infantil y Primaria número 36 de Albacete, construido en el barrio de Imaginalia junto a la avenida de la Ilustración. Abrió en septiembre de 2020 y en 2021 pasó a llamarse CEIP La Ilustración. Su dirección es calle Municipio Molinicos s/n, 02005 Albacete. El proyecto es de Díaz Romero Arquitectos, con 3.320 m² construidos, seis aulas de Infantil y doce de Primaria para 450 alumnos.
¿Quién construyó el CEIP Imaginalia y en qué fechas?
La obra la ejecutó la UTE de Otxandiano Empresarial, S.A.U. y Tableros y Puentes, S.A., adjudicataria del contrato del Gobierno de Castilla-La Mancha. La primera piedra se puso el 14 de enero de 2019 con doce meses de plazo, los trabajos arrancaron en febrero de 2019, el colegio abrió el curso 2020-2021 y se inauguró el 8 de enero de 2021. La inversión superó los 4,1 millones de euros.
¿Qué hizo Luvimetal en el CEIP Imaginalia?
Luvimetal fabricó y montó la estructura metálica atornillada de la cubierta del gimnasio y de las marquesinas de acceso al edificio, resueltas con cerchas tubulares, en 2019 y 2020, para la UTE constructora del colegio. Las cerchas se fabricaron en nuestro taller de El Provencio (Cuenca) y se izaron en obra por módulos completos, con grúa, sobre los muros levantados por la constructora.
¿Qué es una cercha tubular y por qué se usa en marquesinas?
Una cercha es una viga triangulada en la que cada barra trabaja a tracción o a compresión, no a flexión, y por eso salva más luz y vuela más que un perfil de alma llena con el mismo acero. Es tubular cuando sus cordones y diagonales son perfiles huecos. El tubo resiste mejor el pandeo y presenta menos superficie al aire, lo que reduce pintura y puntos de corrosión. Sus nudos, con los recortes en boca de lobo, se sueldan en taller y el Código Estructural los sitúa en la categoría de ejecución PC2.
¿Qué cargas se consideran en una marquesina metálica en Albacete?
Según el Documento Básico SE-AE del Código Técnico, Albacete está a 690 m de altitud y tiene una sobrecarga de nieve sobre terreno horizontal de 0,6 kN/m². Una cubierta ligera sobre correas lleva una sobrecarga de uso de conservación de 0,4 kN/m². La acción que suele mandar es la succión del viento: en una marquesina a un agua horizontal los coeficientes de presión hacia arriba van de −0,6 a −1,4 con el paso libre por debajo y llegan a −2,2 con el paso obstruido. Los valores de proyecto los fija el proyectista con la zona eólica, la altura y la geometría reales.
¿Qué clase de ejecución EXC necesita la estructura de un colegio?
La fija el proyecto. Con la tabla 91.1 del Código Estructural, un edificio público es nivel de riesgo CC3, una cubierta o marquesina con cargas estáticas es categoría de uso SC1 y una cercha tubular con recortes en boca de lobo es categoría de ejecución PC2; ese cruce da la clase EXC3. El certificado de control de producción en fábrica de Luvimetal, el n.º 2449/CPR/AC-LV22 de VERUS, es de clase EXC4, la más alta de la EN 1090-2, y se concedió por primera vez el 22 de junio de 2021.
¿Luvimetal fabrica marquesinas metálicas para colegios y edificios públicos?
Sí. Fabricamos y montamos marquesinas, cubiertas ligeras y estructura metálica para centros educativos, pabellones deportivos y edificios públicos, con oficina técnica, taller y equipo de montaje propios en El Provencio (Cuenca). Puede escribirnos a comercial@luvimetal.com o llamar al +34 967 16 57 01.
