Obra · CAMARMA DE ESTERUELAS

Cubierta Curva Colegio - CAMARMA DE ESTERUELAS (MA)

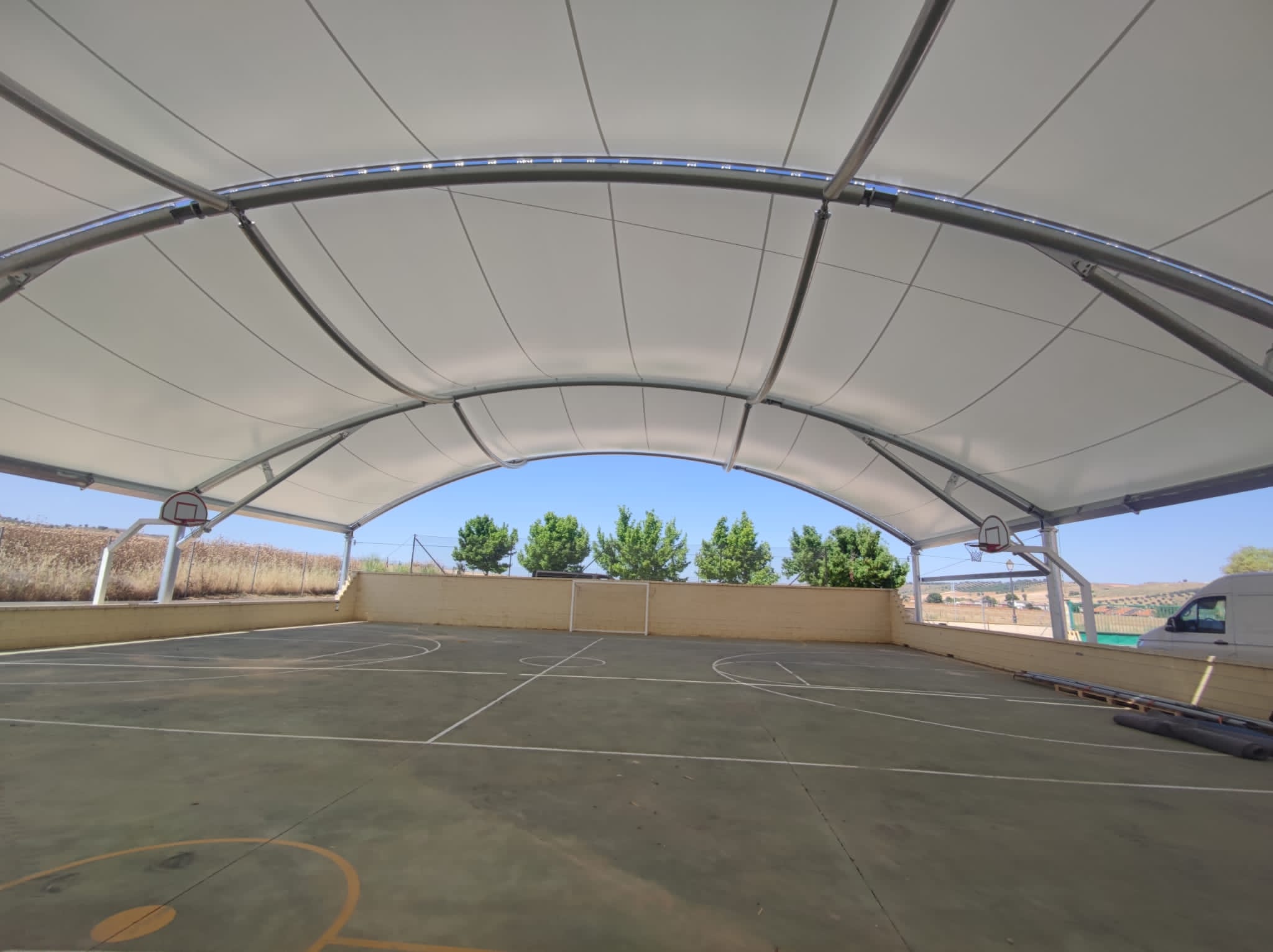

Fabricación y montaje de la cubierta curva del colegio de Camarma de Esteruelas (Madrid). Diseño, fabricación y montaje de la estructura [1]. La fotografía de la obra enseña lo que es: una pista polideportiva escolar, con sus canastas, bajo arcos tubulares curvados que sostienen una membrana tensada, abierta por los lados.

Obra de Luvimetal: Cubierta Curva Colegio - CAMARMA DE ESTERUELAS (MA)

Aquí contamos por qué un patio de colegio tiene que estar parcialmente cubierto y qué le pide la norma a una cubierta abierta: viento de marquesina, nieve sobre un arco, clase de ejecución, corrosión. Y cómo se fabrica una cubierta curva para que el último arco cierre igual que el primero. Cada dato lleva su fuente. Lo que no consta en una fuente pública, como las toneladas o el plazo, no lo escribimos.

Ficha de la obra

Tipo de trabajoCubierta metálica curva: arcos tubulares curvados y su arriostramiento, como soporte de una membrana tensada
UsoCubierta abierta sobre la pista polideportiva de un centro escolar. Los centros de primaria y secundaria deben tener un patio de recreo parcialmente cubierto y utilizable como pista polideportiva [2]
EmplazamientoCamarma de Esteruelas, Madrid. Campiña del Henares, a 714 m de altitud [3]
AlcanceOficina técnica, fabricación en taller propio y montaje. Diseño, fabricación y montaje, según nuestra publicación de la obra [1]
Homologación del fabricanteMarcado CE por la vía de la UNE-EN 1090-1 y clase de ejecución hasta EXC4 según UNE-EN 1090-2, certificado n.º 2449/CPR/AC-LV22 de VERUS, emitido en agosto de 2026 y en vigor hasta julio de 2027 [8]. El marcado CE es obligatorio para la estructura metálica de taller desde el 1 de julio de 2014 [7]
FabricanteLUVIMETAL, S.L.U., El Provencio (Cuenca). Socio de ASCEM [9]

Qué es esta obra: una pista escolar cubierta

No es una cubierta cualquiera. El Real Decreto 132/2010 fija los requisitos mínimos de los centros docentes. A los de primaria, secundaria obligatoria y bachillerato les exige «un patio de recreo, parcialmente cubierto, susceptible de ser utilizado como pista polideportiva», de al menos 900 metros cuadrados [2]. Cubrir la pista es la forma más directa de cumplir ese «parcialmente cubierto» sin perder patio: la pista sigue siendo pista, y se usa cuando llueve y cuando el sol de junio no deja salir al recreo.

La solución de la foto es una cubierta abierta: arcos curvados de tubo, unidos por tubos longitudinales, y sobre ellos una membrana tensada que cierra la cubierta sin cerrar los laterales. Nuestro trabajo es la estructura de acero que la sostiene. La membrana no es un tejado que se apoya sin más. Se pretensa, y su cálculo tiene norma propia. La especificación técnica CEN/TS 19102:2023 cubre las estructuras de membrana tensada y, en concreto, las híbridas, en las que la membrana comparte la capacidad portante con elementos de otros materiales [6]. La geometría del acero y la tensión de la membrana se calculan juntas: si un arco sale con otro radio, la membrana no tensa igual a los dos lados.

El reto técnico

Curvar no es doblar

Una cubierta curva exige perfiles curvados con radio constante y verificado. Si cada pórtico curva distinto, el error se acumula y la cubierta no cierra en el último tramo. Los tubos estructurales vienen de fábrica rectos, bajo la UNE-EN 10210-2 si son acabados en caliente o la UNE-EN 10219-2 si son conformados en frío [5]; el radio se lo damos en taller, y el control del conformado se hace conforme a la UNE-EN 1090-2, como pide el Código Estructural [5]. El mismo Código obliga al montaje en blanco: antes de salir a obra se presentan los tramos adyacentes para comprobar que «presentan idéntica configuración geométrica» y que se respetan las tolerancias de las uniones [5]. En una serie de arcos iguales, ese montaje en blanco es lo que hace que el último cierre.

Correas sobre directriz curva

El replanteo de correas sobre una superficie curva no es el de una cubierta plana: cada posición se define en el modelo, no en obra con cinta métrica. Aquí las correas son los tubos que unen los arcos y, a la vez, las líneas donde se fija y se tensa la membrana. Un tubo fuera de su posición no es un defecto estético, cambia la tensión de la membrana en ese paño. Por eso cada nudo sale del modelo con sus coordenadas y cada pieza va marcada.

Viento y nieve sobre una cubierta abierta

Una cubierta sin cerramientos laterales no se calcula como un edificio. El Documento Básico SE-AE del Código Técnico lo dice en el apartado 3.3.5: cuando al menos dos lados tienen más de un 30 % de huecos, la acción del viento se determina «considerando la estructura como una marquesina o una pared libre» [4]. Para las marquesinas, el Anejo D da coeficientes que actúan sobre las dos caras, y advierte de que un valor negativo «tiende a levantar la marquesina», así que hay que considerar las dos situaciones [4]. El viento empuja esta cubierta hacia abajo y también tira de ella hacia arriba; los anclajes se dimensionan para lo segundo.

El emplazamiento también cuenta. La pista de la foto da a campo abierto. En la tabla 3.4 del mismo documento, el coeficiente de exposición a 6 m de altura vale 2,0 en zona rural con obstáculos aislados y 1,4 en zona urbana [4]. La misma cubierta, en el borde del pueblo, recibe más viento que en el centro. En nieve, la norma permite tomar 1,0 kN/m² en cubiertas planas de edificios de pisos por debajo de 1.000 m, pero manda calcularla en «estructuras ligeras, sensibles a carga vertical» [4], y una marquesina de tubo lo es. Para Madrid capital, a 660 m, la tabla 3.8 da 0,6 kN/m² sobre terreno horizontal [4]; Camarma está a una altitud parecida [3] y el valor exacto sale de la tabla E.2 con la altitud del municipio y su zona climática de invierno. A un arco le hace más daño la nieve cargada a un solo lado que la repartida por igual, y la norma obliga a considerar las distribuciones asimétricas que produce el viento [4].

Centro escolar en uso

Montaje encajado en periodo no lectivo, con la fabricación cerrada antes de empezar. El Código Estructural pide que las condiciones del emplazamiento formen parte del plan de seguridad y salud del Real Decreto 1627/1997 [10]. Entre lo que hay que contemplar están las «zonas contiguas afectadas por el montaje» y la coordinación con «las actividades previas o posteriores al montaje» [5]. En un colegio, la actividad contigua son los alumnos. La forma de no coincidir con ellos es llegar con todo fabricado, izar en pocos días y no dejar acopios en el patio.

Qué clase de ejecución pide una cubierta escolar

La clase de ejecución no la elige el taller: la fija el proyecto, y el Código Estructural explica cómo. Primero, el nivel de riesgo: CC3 es el de los «elementos cuyo fallo compromete la seguridad de personas, como es el caso de un edificio público» [5]. El propio texto pone la marquesina de un aparcamiento entre los ejemplos de estructura cuyo fallo hay que clasificar [5]. Una cubierta sobre la pista de un colegio, con niños debajo, entra en esa lógica. Segundo, la categoría de uso: SC1 para acciones predominantemente estáticas y SC2 para «estructuras sometidas a vibraciones por efecto del viento», entre otras [5]. Tercero, la categoría de ejecución: PC2 si hay soldaduras de acero S355 o superior, soldadura en obra de elementos principales o «piezas de perfil hueco con recortes en boca de lobo» [5], el corte habitual para unir un tubo a otro.

Criterio del Código EstructuralLectura para una cubierta escolar abiertaResultado en la tabla 91.1
Nivel de riesgoCC3: público debajo, uso escolar [5]CC3 con SC1 da EXC3 sea PC1 o PC2. CC3 con SC2 y PC2 da EXC4 [5]
Categoría de usoSC1 si el proyectista la trata como estática; SC2 si la considera sensible a la vibración por viento [5]
Categoría de ejecuciónPC2 en cuanto hay boca de lobo, S355 o soldadura en obra de elementos principales [5]

Con esa lectura, una cubierta así cae en EXC3, y en EXC4 si el proyectista la trata como sensible al viento. Nuestra homologación llega hasta EXC4, la clase más alta de la tabla [5], con el certificado n.º 2449/CPR/AC-LV22 emitido por VERUS en agosto de 2026 y en vigor hasta julio de 2027 [8]: el pliego puede exigir la clase que exija sin buscar otro taller. El Código añade que, de acuerdo con la propiedad, «puede ser conveniente imponer una clase de ejecución superior en algunos elementos particulares» [5]; en una cubierta escolar, los anclajes y los nudos de los arcos son los candidatos.

Cómo lo resolvimos

  1. Modelado. Definición de la directriz y del replanteo de cada pórtico y correa en modelo 3D. Del modelo salen los planos de taller que el Código Estructural exige antes de fabricar, con «todos los datos necesarios para su ejecución» [5], y las coordenadas de cada punto de fijación de la membrana.
  2. Curvado y armado. Curvado de perfil con radio verificado y armado en taller bajo UNE-EN 1090. Antes de armar, el taller propone por escrito la secuencia de armado y soldeo que reduce el embridado, las tensiones residuales y las deformaciones de soldeo, y la somete a la dirección facultativa [5]. En arcos iguales, esa secuencia evita que el segundo salga distinto del primero.
  3. Protección. Preparación de superficie y sistema de pintura para exterior. La clase de exposición se toma de la tabla 80.1.a del Código Estructural: C2 para «áreas rurales en su mayor parte» y C3 para «atmósferas urbanas e industriales, con moderada contaminación de dióxido de azufre» [5]; cuál de las dos, lo decide el proyecto según el entorno. En una estructura de tubo hay un detalle que el Código señala: el «peligro de formación de condensaciones» en «elementos huecos cuya hermeticidad no haya sido garantizada» [5]. Los tubos se cierran y se sellan, porque un arco abierto por dentro se oxida donde nadie lo ve.
  4. Montaje. Izado y colocación en ventana de periodo no lectivo. El programa de montaje contempla «la estabilidad provisional, incluyendo apeos y arriostramientos» y las «piezas con reducida estabilidad lateral y frente a torsión durante el montaje que requieren izado y manipulación especial» [5]. Un arco de tubo, hasta que no lleva los tubos longitudinales, es exactamente eso, y se arriostra antes de soltar la grúa.

Lo que la norma pide a una cubierta abierta sobre una pista

Qué hay que resolverDónde lo diceQué implica en la obra
Patio parcialmente cubiertoRD 132/2010, artículo 3.3 [2]La cubierta es requisito mínimo del centro, no un extra
Viento en estructura abiertaDB SE-AE, apartado 3.3.5 y tablas D.10 y D.11 [4]Se calcula como marquesina, con presión y succión
Nieve sobre un arcoDB SE-AE, apartados 3.5.1 y 3.5.3 [4]Valor calculado, no el forfait de 1,0 kN/m²; hipótesis asimétrica
Clase de ejecuciónCódigo Estructural, apartado 91.2 y tabla 91.1 [5]EXC3 o EXC4 según el proyecto; el taller, homologado para ella
CorrosiónCódigo Estructural, tabla 80.1.a [5]C2 o C3 según el entorno; tubos cerrados contra la condensación interior
Montaje junto a un centro en usoCódigo Estructural, apartados 92.2.1 y 92.2.2 [5]; RD 1627/1997, artículo 7 [10]Plan de seguridad con las zonas contiguas; programa de montaje con la estabilidad provisional
La membranaCEN/TS 19102:2023 [6]Pretensado y cálculo conjunto con la estructura que la sostiene

Otras cubiertas y marquesinas nuestras

Las marquesinas del CEIP Imaginalia, en Albacete, son otra estructura abierta en un colegio. El pabellón polideportivo Norte de Tres Cantos, también en la Comunidad de Madrid, y el pabellón Luis Yúfera de Cuenca son cubiertas deportivas de mayor luz. Las marquesinas de los accesos de NOATUM en el puerto de Valencia tienen el mismo viento de estructura abierta en un ambiente más agresivo. Todas salen de la misma oficina técnica y de la misma línea de fabricación de estructuras metálicas.

Por qué esta obra nos representa

Mantenemos oficina técnica, taller y equipo de montaje bajo el mismo techo. Cuando quien calcula, quien fabrica y quien monta son la misma empresa, el error no se transfiere de un proveedor a otro: se detecta antes de cortar la chapa. Es lo que nos permite sostener la certificación UNE-EN 1090 con marcado CE hasta EXC4, la clase de ejecución más exigente que contempla la norma [5] [8], y estar en el catálogo de proveedores de grupos constructores de ámbito nacional.

¿Tiene un proyecto parecido?

Si está valorando una cubierta metálica, sea curva, abierta o sobre un patio en uso, revisamos su proyecto y le decimos qué es viable en taller y qué conviene cambiar antes de que llegue a obra. Escríbanos a comercial@luvimetal.com, llame al +34 967 16 57 01 o use el formulario de contacto.

Preguntas frecuentes

¿Qué hizo Luvimetal en la cubierta curva del colegio de Camarma de Esteruelas?

Diseñamos, fabricamos y montamos la estructura metálica de la cubierta curva de la pista polideportiva del colegio, en Camarma de Esteruelas (Madrid), según nuestra publicación de la obra del 30 de julio de 2026. La estructura son arcos tubulares curvados unidos por tubos longitudinales, que sostienen una membrana tensada abierta por los lados. Toneladas, plazo, superficie cubierta y quién encargó la obra no constan en fuente pública, así que no los publicamos.

¿Qué tipo de cubierta es la del colegio de Camarma?

Una cubierta abierta: no tiene cerramientos laterales. Sobre los arcos de acero va una membrana tensada, que se pretensa y se calcula junto con la estructura que la sostiene, como recoge la especificación técnica CEN/TS 19102:2023 para las estructuras de membrana híbridas. Nuestro trabajo es la parte de acero: los arcos, sus tubos longitudinales y los anclajes.

¿Por qué un colegio necesita una pista cubierta?

Porque lo exige la norma. El Real Decreto 132/2010, que fija los requisitos mínimos de los centros docentes, obliga a los centros de primaria, secundaria obligatoria y bachillerato a tener un patio de recreo parcialmente cubierto, utilizable como pista polideportiva y de al menos 900 metros cuadrados. Cubrir la pista con una estructura abierta cumple ese requisito sin quitar patio, y la pista se usa con lluvia y con sol.

¿Cómo se calcula el viento en una cubierta abierta como esta?

Como una marquesina, no como un edificio. El Documento Básico SE-AE del Código Técnico establece que, cuando al menos dos lados tienen más de un 30 % de huecos, la acción del viento se determina considerando la estructura como una marquesina o una pared libre. Sus tablas de marquesinas dan coeficientes de presión y de succión, y obligan a considerar las dos situaciones, porque el viento también tiende a levantar la cubierta. En el borde del pueblo, con campo abierto delante, el coeficiente de exposición es mayor que en zona urbana.

¿Cuánta nieve se considera en Camarma de Esteruelas para una cubierta así?

La norma no deja tomar el valor simplificado de 1,0 kN/m² en estructuras ligeras sensibles a carga vertical, que es el caso de una marquesina de tubo: hay que calcular la carga con el coeficiente de forma de la cubierta y la sobrecarga sobre terreno horizontal de la tabla E.2 del DB SE-AE, según la altitud del municipio y su zona climática de invierno. Como referencia, para Madrid capital, a 660 m, la tabla 3.8 da 0,6 kN/m²; Camarma está a una altitud parecida. En un arco, la hipótesis que más lo carga es la nieve repartida a un solo lado, y la norma obliga a considerarla.

¿Qué clase de ejecución EXC corresponde a una cubierta escolar?

La fija el proyecto con la tabla 91.1 del Código Estructural. Con nivel de riesgo CC3 (público debajo, uso escolar) y categoría de uso SC1, la clase es EXC3 sea cual sea la categoría de ejecución; si el proyectista trata la estructura como sensible a la vibración por viento (SC2) y hay soldaduras en S355, soldadura en obra o recortes en boca de lobo (PC2), sube a EXC4. Luvimetal está homologada hasta EXC4, certificado n.º 2449/CPR/AC-LV22 de VERUS, emitido en agosto de 2026 y en vigor hasta julio de 2027, así que la clase que pida el pliego queda cubierta.

¿Cómo se monta una cubierta metálica en un colegio en uso?

Con la fabricación cerrada antes de empezar y el montaje encajado en periodo no lectivo. El Código Estructural pide que las condiciones del emplazamiento entren en el plan de seguridad y salud del Real Decreto 1627/1997, incluidas las zonas contiguas afectadas y la coordinación con las actividades previas o posteriores al montaje. Y el programa de montaje tiene que prever la estabilidad provisional de piezas con poca estabilidad lateral, como es un arco hasta que lleva sus tubos longitudinales: se arriostra antes de soltar la grúa.

¿Qué protección contra la corrosión lleva una cubierta de tubo al aire libre?

Preparación de superficie y un sistema de pintura para exterior, elegido según la clase de exposición de la tabla 80.1.a del Código Estructural: C2 para áreas rurales en su mayor parte y C3 para atmósferas urbanas e industriales con contaminación moderada. En una estructura de tubo, el Código señala además el peligro de condensación en los elementos huecos que no sean herméticos, así que los tubos se cierran y se sellan.
